ترنسمیتر فشار(Pressure transmitter)

ترنسمیتر فشار یک دستگاه مکانیکی است که نیروی انبساط (مایع یا گاز) را اندازه گیری می کند.

این نوع سنسور که به عنوان مبدل فشار نیز شناخته می شود، معمولاً از یک سطح حساس به فشار ساخته شده از فولاد، سیلیکون یا مواد دیگر بسته به ترکیب آنالیت تشکیل شده است. در پشت این سطوح قطعات الکترونیکی قرار دارند که قادر به تبدیل نیروی اعمال شده نمونه بر حسگر فشار به سیگنال الکتریکی هستند.

فشار عموماً به عنوان مقدار نیرو در واحد سطح اندازه گیری می شود و به عنوان مقدار مورد نیاز برای جلوگیری از انبساط مایع، گاز یا بخار بیان می شود.

ترنسمیتر یا ترانسدیوسر

اول از همه، اجازه دهید در مورد اصطلاحات ترانسدیوسرو ترانسمیتربحث کنیم. برخی از افراد به شما خواهند گفت که ترانسدیوسرو ترانسمیتر یکسان هستند و بنابراین این اصطلاحات قابل تعویض هستند.

ترانسدیوسر

ترانسدیوسر وسیله ای است که یک شکل انرژی را به دیگری تبدیل می کند.

به عنوان مثال، یک ترانسدیوسرالکتریکی یک متغیر فیزیکی حس شده مانند دما را به یک سیگنال الکتریکی آنالوگ تبدیل می کند.

ترنسمیتر

ترنسمیتر وسیله ای است که سیگنال الکتریکی مبدل را به سیگنال الکتریکی بسیار بزرگتر تبدیل می کند که می تواند در مسافت طولانی به یک PLC یا یک DCS  ارسال شود.

سیگنال خروجی ترنسمیتر

سیگنال خروجی ترنسمیترمعمولاً محدوده ای از ولتاژ (1 تا 5 ولت) یا جریان (4 تا 20 میلی آمپر) است که نشان دهنده 0 تا 100 درصد متغیر فیزیکی حس شده است.

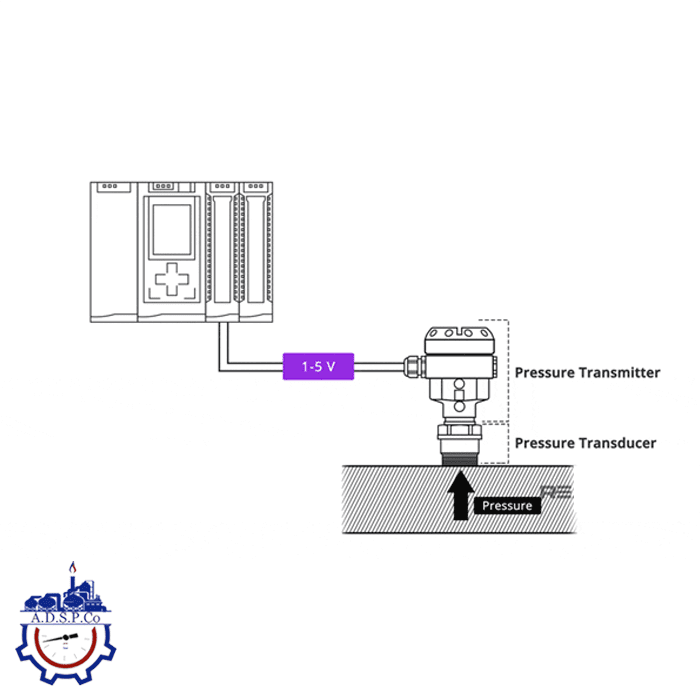

ترنسمیتر فشار

ترنسمیتر فشار ابزاری است که به یک ترانسدیوسر فشار متصل است.

خروجی یک ترانسمیتر فشار یک ولتاژ الکتریکی آنالوگ یا یک سیگنال جریان است که 0 تا 100٪ محدوده فشار حس شده توسط مبدل را نشان می دهد.

اندازه گیری دیافراگم

بخش سنسور واقعی ترانسدیوسر که با فشار حس‌شده تماس برقرار می‌کند، بر اساس فناوری‌ها و مواد متعددی مانند Strain Gauge، Capacitance و Potentiometric است.

فرآیند واقعی توسط یک دیافراگم اندازه گیری از مواد سنسورجدا می شود.

نوع سنسور انتخاب شده با توجه به کاربرد و محیطی که در آن استفاده می شود تعیین می شود.

ترنسمیتر های فشار می توانند فشار مطلق، گیج یا فشار تفاضلی را اندازه گیری کنند.

فشار مطلق

فشار مطلق به یک خلاء کامل اشاره دارد که 0 psi در نظر گرفته می شود! فشار خلاء را 0 psi (a) بیان می کنیم.

فشار اتمسفر معمولاً حدود 14.7 psi (a) است.

فشار سنج

رایج ترین اندازه گیری فشار، فشار گیج است که فشار کل منهای فشار اتمسفر است.

فشار اتمسفر 0 psi  است.

مثال ترنسمیتر فشار

بیایید به مثالی از یک ترنسمیتر فشار که فشار فرآیند گازها را در یک خط لوله اندازه گیری می کند نگاهی بیندازیم.

ترانسمیتر فشار یک سیگنال جریان به PLC  ارسال می کند که نشان دهنده فشار فرآیند است.
