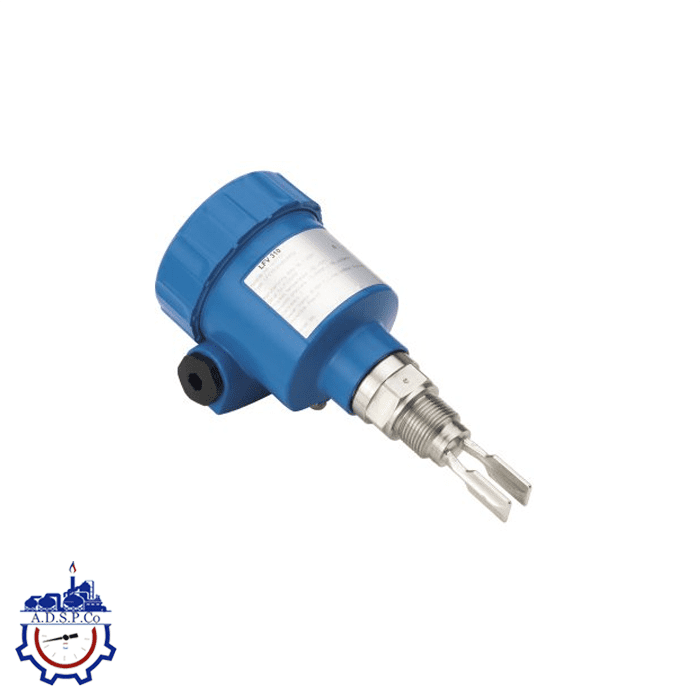

سطح سنج ویبریشنی (Vibrating Level Switch)

سطح سنج ویبریشنی یکی از تجهیزات دقیق و پرکاربرد برای تشخیص نقطه‌ای سطح مواد جامد و مایعات در مخازن و سیلوهاست. عملکرد این ابزار بر پایه ارتعاش یک پراب یا تیغه فلزی است که در صورت تماس با ماده، فرکانس ارتعاش آن تغییر می‌کند. این تغییر به‌عنوان سیگنالی برای حضور یا عدم حضور ماده در سطح مشخص تفسیر می‌شود. سطح‌سنج‌های ویبریشنی، برخلاف برخی سنسورها، نسبت به تغییرات خواص الکتریکی یا شیمیایی سیال حساس نیستند و همین ویژگی آن‌ها را به گزینه‌ای مطمئن در محیط‌های صنعتی با شرایط سخت مانند دما و فشار بالا، یا مواد دارای گرد و غبار، چسبنده یا ساینده تبدیل کرده است. ساختار ساده، نصب آسان، و قابلیت عملکرد در طیف گسترده‌ای از صنایع مانند سیمان، مواد غذایی، داروسازی و پتروشیمی از مزایای مهم این تجهیزات به شمار می‌روند.

نحوه عملکرد سطح سنج ویبریشنی

در سطح‌سنج ویبریشنی، یک پره یا میله با فرکانس مشخصی توسط یک موتور داخلی یا پیزوالکتریک به ارتعاش درمی‌آید. وقتی ماده‌ای (مایع یا جامد) به این پراب برخورد می‌کند، فرکانس ارتعاش کاهش یافته یا متوقف می‌شود. این تغییر توسط سیستم داخلی تشخیص داده شده و سیگنال خروجی ارسال می‌شود.

اجزای اصلی سطح سنج ویبریشنی

پره یا پراب ارتعاشی
محرک ارتعاش (موتور یا کریستال پیزوالکتریک)
واحد کنترل داخلی (الکترونیک سیگنال‌دهی)
خروجی سیگنال (Relay, PNP/NPN, 4-20 mA)
بدنه محافظ با استاندارد IP یا ضد انفجار

انواع سطح سنج ویبریشنی

سطح‌سنج‌های ویبریشنی در دو نوع کلی عرضه می‌شوند:

1. سطح‌سنج ویبریشنی نقطه‌ای (Point Level)

برای تشخیص پر یا خالی بودن مخازن
بسیار مناسب برای آلارم بالا یا پایین سطح

2. سطح‌سنج ویبریشنی با پره یا میله

پره‌ای: معمولاً در مواد پودری و گرانول (مثل سیمان یا آرد)
میله‌ای: برای مایعات و مواد چسبنده

کاربردهای سطح سنج ویبریشنی

سطح‌سنج‌های ارتعاشی در صنایع مختلف برای کنترل دقیق سطح به‌کار می‌روند:

صنایع غذایی (شکر، آرد، نشاسته)
صنایع دارویی
سیمان و بتن
صنایع شیمیایی و پتروشیمی
صنایع فولاد، معدن و متالوژی
سیستم‌های سیلو و مخازن مواد جامد
مخازن ذخیره مواد مایع (نفت، آب، رزین و…)

مزایای سطح سنج ویبریشنی

عملکرد دقیق و پایدار در شرایط سخت
مناسب برای مواد سبک، چسبنده یا دارای گرد و غبار
بدون نیاز به کالیبراسیون مکرر
نصب آسان و بدون نیاز به تنظیمات پیچیده
مقاوم در برابر لرزش، گرد و غبار و رطوبت
قابلیت استفاده در مناطق با خطر انفجار (با مدل ضد انفجار)

محدودیت‌ها و نکات فنی

مناسب برای تشخیص نقطه‌ای سطح است، نه اندازه‌گیری پیوسته
برای مایعات بسیار چسبناک یا جامدات با چگالی خیلی پایین، نیاز به مدل مخصوص دارد
در صورت آلودگی شدید پره یا رسوب‌گیری بالا، دقت کاهش می‌یابد
عملکرد بهتر در محیط‌های تمیز با نصب صحیح

راهنمای انتخاب سطح سنج ویبریشنی

برای انتخاب درست سطح‌سنج ویبریشنی، باید موارد زیر را بررسی کنید:

نوع ماده (مایع، پودر، گرانول)
چگالی ماده (حداقل چگالی برای تشخیص صحیح)
دمای فرآیند و فشار کاری
نوع مخزن یا سیلو
نیاز به خروجی خاص (Relay، 24V، 4-20mA و…)
شرایط محیطی (رطوبت، گرد و غبار، انفجاری بودن)

نصب و نگهداری

نصب باید با زاویه مناسب در محل ورود ماده انجام شود.
پراب نباید به دیواره یا اجسام برخورد کند.
در مواد چسبنده یا با رطوبت بالا، بررسی دوره‌ای و پاک‌سازی پراب پیشنهاد می‌شود.
قبل از راه‌اندازی، وضعیت خروجی و کالیبراسیون (در صورت نیاز) بررسی شود.

جمع‌بندی و راهنمای خرید

سطح سنج ویبریشنی ابزاری بسیار کاربردی برای کنترل نقطه‌ای سطح مواد در صنایع مختلف است. این تجهیز با دقت بالا و عملکرد بدون تماس با ماده، امنیت فرآیند را افزایش می‌دهد. این تجهیز نه‌تنها در محیط‌های چالش‌برانگیز عملکرد قابل قبولی دارد، بلکه نیاز به نگهداری حداقلی نیز دارد.

برای انتخاب و خرید این نوع سطح‌سنج، توجه به نوع ماده (مایع یا جامد)، دمای کاری، فشار مخزن و استانداردهای صنعتی اهمیت زیادی دارد. شرکت آدرین صنعت ابزار دقیق پارس با تجربه در تأمین تجهیزات ابزار دقیق، آماده ارائه مشاوره تخصصی، انتخاب مدل مناسب از برندهای معتبر و پشتیبانی فنی در مراحل نصب و راه‌اندازی این تجهیزات هستند.
