شناخت دقیق گیج بوردون تیوب

شناخت دقیق گیج بوردون تیوب: عملکرد، طراحی و کاربردها

شناخت دقیق گیج بوردون تیوب: عملکرد، طراحی و کاربردها برای مهندسین و تکنسین‌های صنایع فرآیندی، اهمیت زیادی دارد. گیج فشار نوع بوردون یکی از پرکاربردترین ابزارهای اندازه‌گیری فشار در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های صنعتی است. این گیج‌ها بر اساس اصل انحنای لوله بوردون در واکنش به تغییر فشار عمل می‌کنند و به‌دلیل دقت بالا، دوام و ساختار مکانیکی ساده، در محیط‌های صنعتی با شرایط دشوار قابل اطمینان هستند. طراحی این تجهیزات بسته به نوع فشار (مثبت، منفی یا ترکیبی) و بازه اندازه‌گیری، در مدل‌ها و سایزهای متنوعی ارائه می‌شود.

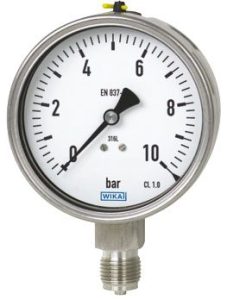

گیج بوردون تیوب چیست؟

گیج ها از نوعی تجهیزات بسیار مهم در صنایع مختلف برای اندازه‌ گیری و نظارت بر فشار سیال یا گاز استفاده می‌ شوند. یکی از انواع معمول گیج ها، گیج فشار نوع بوردون است. گیج بوردون تیوب یک نوع فشارسنج مکانیکی است که برای اندازه‌ گیری فشار سیال یا گاز استفاده می‌ شود. این گیج بر اساس تغییر شکل یک لوله خمیده فلزی به نام لوله بوردون عمل می‌ کند.

لوله بوردون از جنس فلزی انعطاف‌ پذیر ساخته شده است و در حالت خمیده قرار دارد. هنگامی که فشار سیال یا گاز بر روی لوله بوردون اعمال می‌ شود، شکل لوله تغییر می‌ کند و خمشی به سمت مستقیم شدن در لوله ایجاد می‌ شود. این تغییر شکل به واسطه انتقال به یک سیستم مکانیکی، باعث حرکت سوزن یا نشانگر روی مقیاسی می‌ شود که فشار را نمایش می‌ دهد.

عملکرد گیج بوردون تیوب

گیج بوردون تیوب، یک دستگاه مکانیکی است که برای اندازه‌ گیری دقیق فشار سیال یا گاز طراحی شده است.

این گیج شامل یک لوله فلزی انعطاف‌ پذیر، به نام لوله بوردون، است که به سیستم یا وسیله‌ ای که فشار آن نیاز به اندازه‌ گیری دارد، متصل می‌ شود.

هنگامی که فشار تغییر می‌ کند، لوله انعطاف‌ پذیر خم می‌ شود و این خمش برای نشان دادن فشار بر روی گیج به کار می‌ رود.

طراحی و اجزای گیج بوردون تیوب

• لوله بوردون: لوله فلزی انعطاف‌پذیر که به‌عنوان بخش اصلی فشارسنج بوردونی عمل می‌کند، معمولاً از جنس مس یا استیل ضد زنگ ساخته می‌شود. متخصصان طول، قطر و ضخامت این لوله را با توجه به محدوده فشار و کاربرد مشخص، با دقت انتخاب می‌کنند تا عملکرد بهینه حاصل شود.
• مکانیزم لوله بوردون: سازندگان این لوله را اغلب به شکل C یا فرم‌های خمیده طراحی می‌کنند. وقتی فشار به لوله وارد می‌شود، تمایل دارد به سمت صاف شدن حرکت کند. این تغییر شکل، سر آزاد لوله را جابجا می‌کند و یک سیستم مکانیکی این جابجایی را به نشانگر منتقل می‌نماید. در نتیجه، عقربه روی صفحه مدرج قرار می‌گیرد و مقدار فشار را نمایش می‌دهد.
• سیستم اتصال و دنده: مهندسان با استفاده از اتصالات و دنده‌های دقیق، حرکت خطی لوله را به حرکت چرخشی تبدیل می‌کنند. این انتقال باعث می‌شود عقربه گیج فشار به شکل روان و دقیق روی صفحه حرکت کند و میزان فشار را نشان دهد.
• صفحه نمایش و مقیاس: این ابزار دارای صفحه‌ای مدرج است که مقادیر فشار را به واحدهایی مانند psi، kPa یا bar نشان می‌دهد. کاربران می‌توانند با کمک این مقیاس، به‌راحتی و با دقت فشار را بخوانند و تفسیر کنند.

کاربردهای گیج بوردون تیوب

فشارسنج بوردونی در صنایع و کاربردهای مختلفی استفاده گسترده‌ ای دارد، از جمله:

• صنایع فرآوری: در نفت و گاز، کارخانه‌ های شیمیایی و صنایع دارویی برای نظارت و کنترل فشار در خطوط لوله، مخازن و وسایل استفاده می‌ شود.
• سیستم‌ های تهویه مطبوع: این گیج ها در سیستم‌ های گرمایش، تهویه مطبوع برای اندازه‌ گیری فشار در کانال‌ ها، سرمایشگاه‌ ها و یکپارچه‌ کننده‌ ها استفاده می‌ شوند.
• تولید انرژی: در نیروگاه‌ ها برای نظارت بر فشار بخار، سیستم‌ های هیدرولیکی و فشار گاز توربین استفاده می‌ شود.
• صنعت خودروسازی: در برنامه‌ های خودروسازی از این گیج ها برای اندازه‌ گیری فشار در موتورها، سیستم‌ های سوخت و سیستم‌ های هیدرولیک استفاده می‌ شود.
• هیدرولیک و نیوماتیک: در سیستم‌ های هیدرولیک و نیوماتیک برای نظارت بر فشار در سیلندرها، شیرها و خطوط لوله استفاده می‌ شوند.

سخن آخر

گیج بوردون تیوب یک ابزار قابل اعتماد و پرکاربرد برای اندازه‌ گیری فشار سیال یا گاز است. با درک عملکرد، طراحی و کاربردهای فشارسنج بوردونی، مهندسان و فنی‌ ها می‌ توانند درباره نظارت و کنترل فشار سیستم‌ ها تصمیمات اطلاع‌ دار تری بگیرند.
