سنسور RTD (Resistance Temperature Detector)
سنسور RTD یا “مقاومت دمایی” یکی از دقیق‌ترین و پایدارترین ابزارها برای اندازه‌گیری دمای فرآیند در صنایع مختلف است. این حسگر از خاصیت فیزیکی مقاومت الکتریکی فلزات بهره می‌برد که با تغییر دما، مقدار مقاومت آن‌ها تغییر می‌کند. سنسور RTD عمدتاً از فلز پلاتین ساخته می‌شود و به دلیل دقت بالا، تکرارپذیری خوب و عملکرد بلندمدت، در فرآیندهای حساس صنعتی کاربرد زیادی دارد.
مشخصات فنی دستگاه
مروری داریم بر ویژگی‌های کلیدی سنسور RTD مانند دقت، محدوده دمایی، نوع اتصال و استانداردهای مرجع که برای انتخاب و استفاده صحیح آن اهمیت دارند.
- عنصر حسگر: معمولاً Pt100 یا Pt1000 (پلاتین با مقاومت 100 یا 1000 اهم در دمای 0 درجه)
- محدوده دمایی: از -200 تا +600 درجه سانتی‌گراد (بسته به طراحی)
- دقت اندازه‌گیری: تا ±0.1 درجه سانتی‌گراد
- کلاس دقت: Class A، B، یا AA طبق استاندارد IEC 60751
- نوع اتصال: دو سیمه، سه سیمه یا چهار سیمه
- خروجی سیگنال: به‌صورت مقاومت یا تبدیل به سیگنال آنالوگ با ترانسمیتر دما
- نوع کاور: ضد انفجار، ضد خوردگی، ضد آب
نحوه عملکرد سنسور RTD
سنسور دمای مقاومتی (RTD) با تغییرات مقاومت الکتریکی فلز پلاتین در واکنش به دما عمل می‌کند. با افزایش دما، مقاومت الکتریکی فلز پلاتین نیز افزایش می‌یابد. این تغییرات مقاومت به سیگنال الکتریکی تبدیل شده و به سیستم کنترلی ارسال می‌شود تا دما را به‌طور دقیق اندازه‌گیری و نمایش دهد. در صورت استفاده از ترانسمیتر، مقاومت به سیگنال آنالوگ 4-20 میلی‌آمپر تبدیل می‌شود، که امکان نظارت و پردازش دما در سیستم‌های کنترلی را فراهم می‌کند.

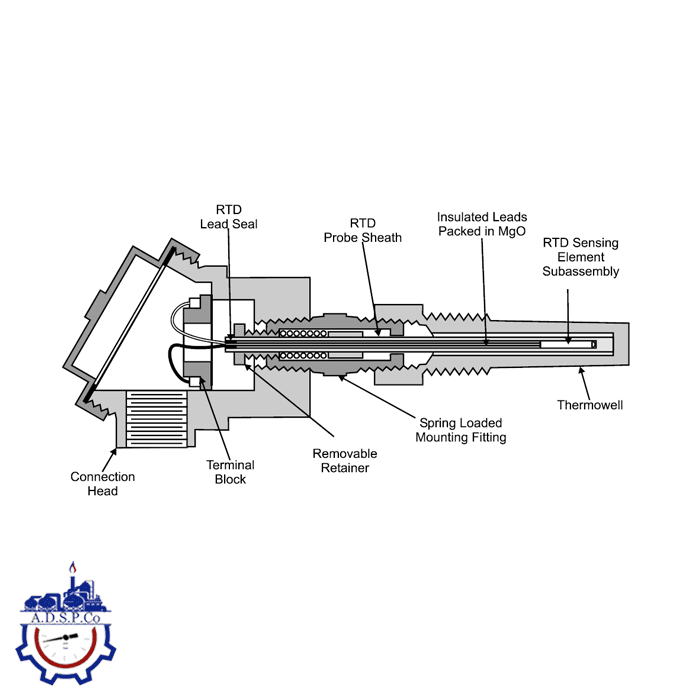

اجزای تشکیل‌دهنده دستگاه
بررسی دقیق اجزای داخلی و بیرونی سنسور RTD که در عملکرد و دوام این تجهیز نقش حیاتی دارند.
- عنصر حسگر (Ptc Element): معمولاً پلاتین خالص
- غلاف محافظ (Sheath): از جنس استیل، سرامیک یا آلیاژ خاص
- سیم‌های داخلی (Lead Wire): با پوشش تفلون یا شیشه نسوز
- محفظه ترمینال (Terminal Head): جهت اتصال به سیستم اندازه‌گیری
- ترانسمیتر دما: در صورت نیاز به تبدیل مقاومت به سیگنال آنالوگ
انواع سنسور RTD
در این بخش با تنوع ساختاری و الکتریکی این سنسور از نظر نوع سیم‌بندی، طراحی فیزیکی و کلاس دقت آشنا خواهید شد.
- براساس نوع سیم‌بندی:
- دو سیمه (برای کاربردهای عمومی)
- سه سیمه (کاهش خطای سیم)
- چهار سیمه (دقت بالا)
- براساس فرم فیزیکی:
- نوع پراب (Probe Type)
- غلاف‌دار (Sheathed Type)
- سطحی (Surface Mount)
- صنعتی با اتصال رزوه‌ای یا فلنجی
- براساس کلاس دقت:
- کلاس A (دقت بالا)
- کلاس B (دقت عمومی)
- کلاس AA (دقت بسیار بالا برای صنایع حساس)
کاربرد آن در صنایع
سنسور RTD در صنایع متعددی برای اندازه‌گیری دقیق دما استفاده می‌شود، از جمله:
- صنایع نفت، گاز و پتروشیمی (کنترل دمای فرآیندها)
- صنعت غذایی و داروسازی (حساسیت بالا به بهداشت و دقت)
- نیروگاه‌ها (کنترل دمای بویلر، توربین)
- خطوط تولید فلزات و ریخته‌گری
- سیستم‌های HVAC و تهویه صنعتی
نحوه انتخاب دستگاه مناسب
برای انتخاب دقیق‌ترین و کارآمدترین نوع سنسور RTD متناسب با شرایط فرآیندی شما، باید نکات کلیدی و معیارهای فنی زیر را در نظر گرفت:
- محدوده دمای عملیاتی
- نوع سیال یا محیط کاری (خورنده، رطوبت‌دار، تمیز)
- دقت مورد نیاز فرآیند
- نوع اتصال مکانیکی (رزوه، فلنج، پرسی)
- طول سنسور و غلاف محافظ
- نیاز به ترانسمیتر یا خوانش مستقیم مقاومت
مزایا و محدودیت‌ها
مروری بر نقاط قوت و ضعف سنسور RTD در مقایسه با سایر سنسورهای دمایی و کاربردهای خاص آن:
مزایا:
- دقت و تکرارپذیری بالا
- پایداری طولانی‌مدت
- مقاوم در برابر شوک حرارتی و مکانیکی
- قابلیت کالیبراسیون مجدد
- مناسب برای فرآیندهای حساس
محدودیت‌ها:
- قیمت بالاتر نسبت به ترموکوپل در برخی موارد
- محدودیت دمایی نسبت به بعضی سنسورهای دیگر (مثلاً نوع K)
- نیاز به سیستم تقویت سیگنال در فواصل زیاد
نصب و نگهداری
نصب سنسور باید با دقت و طبق دستورالعمل فنی انجام شود تا نکات ضروری برای نصب ایمن و نگهداری صحیح آن رعایت شده و طول عمر و دقت عملکرد تجهیز در فرآیند صنعتی افزایش یابد.
- استفاده از غلاف مناسب با محیط کاری
- انتخاب عمق نصب مناسب جهت دقت اندازه‌گیری
- بررسی صحت سیم‌کشی و نحوه اتصال
- نگهداری دوره‌ای شامل تست مقاومت و بررسی ترانسمیتر
- استفاده از گلند و محافظ کابل در شرایط خورنده یا رطوبت‌دار
جمع‌بندی
سنسور RTD به‌عنوان یکی از دقیق‌ترین ابزارهای اندازه‌گیری دما در صنعت شناخته می‌شود. برای بهره‌گیری بهتر از این سنسور، لازم است پارامترهای انتخاب و نصب به‌درستی رعایت شود. استفاده از برندهای معتبر، رعایت استانداردهای اتصال و انتخاب نوع مناسب سنسور، نقش مهمی در افزایش دقت و طول عمر دستگاه ایفا می‌کند.
