ترنسمیتر دما (Temperature Transmitter)
ترنسمیتر دما یکی از تجهیزات کلیدی در سیستم‌های ابزار دقیق است که وظیفه دارد سیگنال خروجی از سنسورهای دما (مثل ترموکوپل یا RTD) را به یک سیگنال استاندارد الکتریکی (مانند 4–20 میلی‌آمپر یا 0–10 ولت) تبدیل کند. این سیگنال تقویت‌شده به راحتی توسط کنترلرها، PLCها و سیستم‌های مانیتورینگ قابل خواندن است. ترنسمیترهای دما در بسیاری از صنایع برای اندازه‌گیری و نظارت بر دما در فرآیندهای صنعتی، تجهیزات، و سیستم‌ها به‌کار می‌روند.
انواع ترانسمیتر دما
ترنسمیتر دما بر اساس نحوه نصب و نوع خروجی
- ترنسمیتر هدمونت (Head-Mount): نصب داخل جعبه ترمینال حسگر
- ترنسمیتر ریل‌مونت (Rail-Mount): نصب روی ریل تابلو برق
- ترنسمیتر فیلد‌مانت (Field-Mount): نصب مستقل در محیط صنعتی
- ترنسمیتر با خروجی دیجیتال (HART، Modbus و Profibus) برای سیستم‌های پیشرفته
ترنسمیتر دما بر اساس نوع سنسور و فناوری اندازه‌گیری
- ترنسمیتر دمای RTD (Resistance Temperature Detector):
- این ترنسمیترها از تغییرات مقاومت یک ماده خاص (معمولاً پلاتین) به‌عنوان تابعی از دما استفاده می‌کنند. آنها بسیار دقیق و پایدار هستند و معمولاً برای اندازه‌گیری دمای بالا استفاده می‌شوند.
- ترنسمیتر دمای ترموکوپل (Thermocouple):
- ترموکوپل‌ها از دو فلز مختلف که در دماهای مختلف ولتاژ مختلفی تولید می‌کنند، استفاده می‌کنند. این نوع ترنسمیتر برای اندازه‌گیری دما در محدوده‌های گسترده و برای کاربردهای صنعتی مناسب است.
- ترنسمیتر دمای سمی‌هدایت (Semiconductor):
- این نوع ترنسمیترها از مواد نیمه‌هادی برای اندازه‌گیری دما استفاده می‌کنند و معمولاً برای کاربردهای کم‌هزینه و دماهای پایین مناسب هستند.

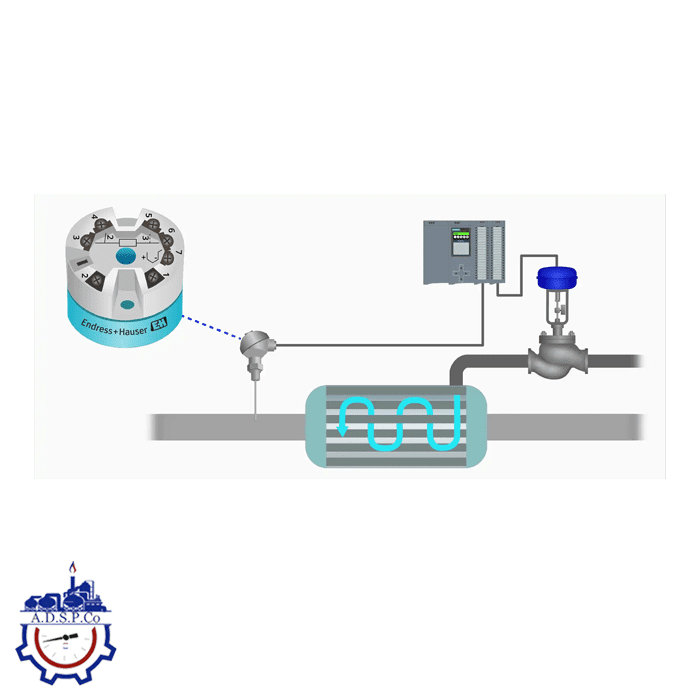

نحوه عملکرد ترنسمیتر دما
ترانسمیتر دما با دریافت سیگنال اولیه از سنسور، آن را پردازش کرده، خطای احتمالی را تصحیح می‌کند و سپس به یک خروجی پایدار تبدیل می‌نماید. این سیگنال تبدیل‌شده می‌تواند به‌صورت آنالوگ یا دیجیتال برای استفاده در سیستم کنترل فرآیند ارسال شود.
اصول کار ترنسمیتر دما
ترنسمیتر دما سیگنال ورودی خود را که معمولاً از یک سنسور دما مانند ترمومتر (thermocouple) یا RTD (Resistive Temperature Detector) دریافت می‌کند، به سیگنال الکتریکی قابل استفاده تبدیل می‌کند. در این فرایند، سیگنال دما به یک مقدار عددی معین (مانند 4-20 میلی‌آمپر یا 0-10 ولت) تبدیل می‌شود که می‌توان آن را به سیستم‌های کنترلی یا دستگاه‌های اندازه‌گیری منتقل کرد.
- سنسور دما:
- سنسور دما که در بسیاری از موارد یک ترموکوپل یا RTD است، تغییرات دما را به تغییرات فیزیکی (مانند ولتاژ یا مقاومت) تبدیل می‌کند.
- مدار تبدیل سیگنال:
- مدار داخلی ترنسمیتر، سیگنال تغییرات دما را دریافت کرده و آن را به سیگنال الکتریکی استاندارد (4-20 میلی‌آمپر یا 0-10 ولت) تبدیل می‌کند.
- انتقال سیگنال:
- سیگنال خروجی به سیستم کنترلی یا نمایشگر منتقل می‌شود تا عملیات کنترل یا نمایش دما انجام گیرد.
کاربردهای ترانسمیتر دما
- صنایع شیمیایی و پتروشیمی: اندازه‌گیری دما در فرآیندهای شیمیایی حساس.
- صنایع نفت و گاز: کنترل دمای سیالات در خطوط انتقال و مخازن.
- نیروگاه‌ها: اندازه‌گیری دمای سوخت، آب و بخار.
- صنایع غذایی و دارویی: نظارت دقیق بر دما در فرآیندهای تولید و نگهداری محصولات.
- سیستم‌های تهویه مطبوع و تهویه هوا: اندازه‌گیری دما در سیستم‌های سرمایشی و گرمایشی.
- اتوماسیون صنعتی: استفاده در سیستم‌های کنترل صنعتی برای نظارت بر دما در ماشین‌آلات و فرآیندها.
اجزای اصلی ترنسمیتر دما
- ورودی سنسور: ترموکوپل یا RTD
- ماژول پردازشگر: تحلیل و تبدیل سیگنال
- خروجی الکتریکی: سیگنال استاندارد مانند 4-20mA
- بدنه و اتصالات صنعتی: مقاوم در برابر دما، رطوبت و نویز الکترومغناطیسی
- کالیبراسیون و تنظیمات: دستی یا از طریق نرم‌افزار
مزایای استفاده از ترانسمیتر دما
- افزایش دقت و پایداری سیگنال دمایی
- مقاوم در برابر نویز و تداخل الکترومغناطیسی
- قابلیت نصب در فواصل دور از محل حسگر
- کاهش نیاز به کابل‌های چند رشته‌ای
- امکان کالیبراسیون دقیق و انتقال داده در محیط‌های صنعتی سخت
راهنمای انتخاب ترنسمیتر دما
هنگام انتخاب ترنسمیتر دما به نکات زیر توجه داشته باشید:
- نوع سنسور مورد استفاده (RTD یا ترموکوپل)
- نوع خروجی مورد نیاز (آنالوگ یا دیجیتال)
- شرایط محیطی محل نصب (درجه حرارت، رطوبت، گرد و غبار)
- فاصله بین حسگر و محل پردازش سیگنال
- برند، کیفیت ساخت و خدمات پشتیبانی
جمع‌بندی و راهنمای خرید
ترنسمیتر دما، یکی از اجزای حیاتی در فرآیندهای کنترل دماست که دقت، ایمنی و بهره‌وری سیستم را افزایش می‌دهد. اگر به دنبال تأمین ترنسمیترهای صنعتی با کیفیت بالا از برندهای معتبر هستید، شرکت آدرین صنعت ابزار دقیق پارس با ارائه مجموعه‌ای متنوع از انواع ترانسمیتر دما، همراه با مشاوره فنی و پشتیبانی تخصصی، گزینه‌ای مطمئن برای تجهیز پروژه‌های صنعتی شما خواهد بود.
