اندازه گیری فلو (Flow Measurement)

اندازه‌گیری فلو (Flow Measurement) به فرآیند تعیین سرعت، دبی حجمی یا دبی جرمی سیالات (مایعات، گازها یا بخارها) در یک سیستم صنعتی یا لوله‌کشی گفته می‌شود. اندازه گیری فلو یا جریان سیال یکی از مهم‌ترین عملیات در صنایع مختلف از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ها و دیگر حوزه‌ها است. این فرآیند به دو صورت جرمی (Mass Flow) و حجمی (Volumetric Flow) انجام می‌شود و نقشی اساسی در کنترل، پایش و بهینه‌سازی فرآیندهای صنعتی دارد.

روش‌های اندازه‌گیری فلو

اندازه‌گیری فلو به دو دسته اصلی تقسیم می‌شود:

• روش مستقیم: اندازه‌گیری جریان واقعی سیال بدون واسطه (مانند فلومتر توربینی).
• روش غیرمستقیم: اندازه‌گیری تغییرات فیزیکی مرتبط با جریان سیال، مانند اختلاف فشار، تغییرات حرارتی یا سیگنال‌های صوتی (مثلاً در فلومتر اختلاف فشار یا فلومتر آلتراسونیک).



انواع روش‌های اندازه‌گیری فلو

۱. اندازه‌گیری فلو جرمی (Mass Flow Measurement)

اندازه‌گیری جرم واقعی سیال عبوری در واحد زمان (مثلاً کیلوگرم بر ساعت).
ابزارهای رایج: فلومتر کوریولیس، فلومتر حرارتی.

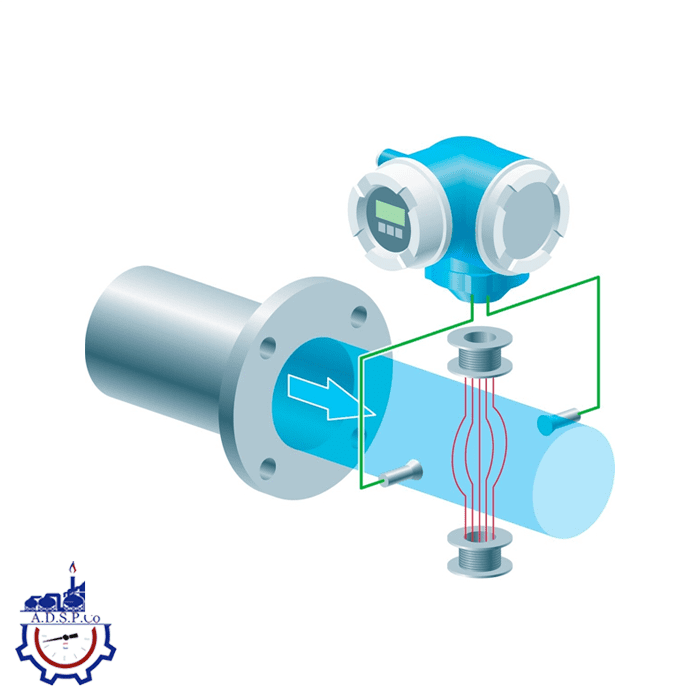

۲. اندازه‌گیری فلو حجمی (Volumetric Flow Measurement)

اندازه‌گیری حجم سیال عبوری در واحد زمان (مثلاً لیتر بر دقیقه).
ابزارهای رایج: فلومتر توربینی، فلومتر ورتکس، فلومتر مغناطیسی.

۳. اندازه‌گیری فلو سرعتی (Velocity Flow Measurement)

محاسبه نرخ جریان بر اساس سرعت حرکت سیال و مقطع لوله.
ابزارهای رایج: فلومتر آلتراسونیک، پیتوت تیوب، فلومتر داپلر.

۴. اندازه‌گیری فلو اختلاف فشاری (Differential Pressure Flow Measurement)

اندازه‌گیری فلو از طریق ایجاد اختلاف فشار قبل و بعد از مانع در مسیر جریان.
ابزارهای رایج: اوریفیس پلیت، ونتوری تیوب، نازل جریان.

۵. اندازه‌گیری فلو با سطح (Open Channel Flow Measurement)

مخصوص جریان‌های روباز مانند رودخانه‌ها، کانال‌های آبیاری و فاضلاب‌ها.
ابزارهای رایج: فلوم پارشال، ویر (Weir).



• جدول مقایسه‌ای برای انواع روش‌های اندازه‌گیری فلو

روش اندازه‌گیری فلو	نوع سیال	دقت تقریبی	محدوده کاربرد	مزایا	معایب
اندازه‌گیری جرمی (Mass Flow)	مایعات و گازها	بسیار بالا (±0.1% تا ±0.5%)	فرآیندهای دقیق صنعتی، دارویی، شیمیایی	اندازه‌گیری مستقیم جرم، دقت بالا	گران‌قیمت، حساس به ضربه و ارتعاش
اندازه‌گیری حجمی (Volumetric Flow)	مایعات و گازها	متوسط تا بالا (±0.5% تا ±2%)	صنایع آب و فاضلاب، نفت و گاز	نصب آسان، هزینه کمتر	دقت تحت تغییر دما و فشار متغیر
اندازه‌گیری سرعتی (Velocity Flow)	مایعات و گازها	متوسط (±1% تا ±3%)	پایش جریان سیالات تمیز یا دارای ذرات	نصب غیرتماسی (بعضی مدل‌ها)، مناسب برای لوله‌های بزرگ	نیاز به شرایط جریان پایدار، حساسیت به آشفتگی
اندازه‌گیری اختلاف فشاری (Differential Pressure)	مایعات، گازها و بخارها	متوسط (±0.5% تا ±3%)	صنایع سنگین، نیروگاه‌ها، نفت و گاز	تجهیزات ساده و مقاوم، اقتصادی	افت فشار دائم، نیاز به کالیبراسیون دوره‌ای
اندازه‌گیری سطح جریان (Open Channel Flow)	آب و فاضلاب، کانال‌های روباز	متوسط (±1% تا ±5%)	رودخانه‌ها، کانال‌ها، تصفیه‌خانه‌ها	مناسب برای جریان‌های غیرلوله‌ای، هزینه کم	دقت پایین‌تر نسبت به روش‌های لوله‌ای، حساس به رسوب و آلودگی

در مقایسه با روش‌های سنتی مانند اندازه‌گیری وزن یا حجم، استفاده از فلومترها دقت بالاتر، پاسخ سریع‌تر و امکان مانیتورینگ لحظه‌ای را فراهم می‌آورد. علاوه بر این، نصب فلومترها فضای کمتری اشغال می‌کند و اتوماسیون فرآیند را ساده‌تر می‌سازد.



راهنمای انتخاب ابزار اندازه‌گیری فلو

• نوع سیال: مایع، گاز یا بخار

• ویسکوزیته و رسانایی سیال

• دقت مورد نیاز

• شرایط محیطی (دما، فشار، خوردگی)

• نوع خروجی (آنالوگ، دیجیتال، بی‌سیم)



اجزای تشکیل‌دهنده فلومترها

• سنسور اندازه‌گیری: قلب ابزار برای دریافت داده

• فرستنده (Transmitter): تبدیل داده‌های خام به سیگنال خوانا

• نمایشگر: نشان‌دهنده نتایج به اپراتور

• اتصالات فرآیندی: نصب فلومتر روی لوله یا کانال

• الکترونیک پردازشی: تحلیل و ارسال اطلاعات



اهمیت اندازه گیری فلو

اندازه‌گیری فلو برای کنترل مصرف انرژی، مواد اولیه و تضمین ایمنی در سیستم‌های صنعتی بسیار حائز اهمیت است. این فرآیند برای تنظیم و بهینه‌سازی عملکرد ماشین‌آلات، خطوط تولید و سیستم‌های پمپاژ در صنایع مختلف استفاده می‌شود.



نقش تجهیزات اندازه‌گیری فلو در بهینه‌سازی فرآیندها

تجهیزات مختلف اندازه گیری فلو با توجه به ویژگی‌های خاص خود، مانند نوع سیال، دما، فشار و دقت اندازه‌گیری، برای کاربردهای مختلف در صنایع و آزمایشگاه‌ها استفاده می‌شوند. انتخاب صحیح فلومتر می‌تواند در بهینه‌سازی فرآیندها، افزایش بهره‌وری و کاهش هزینه‌ها مؤثر باشد.



نتیجه‌گیری

اندازه‌گیری فلو یکی از بخش‌های حیاتی فرآیندهای صنعتی و خدماتی است. انتخاب ابزار مناسب با توجه به نوع سیال، شرایط کاری و نیاز به دقت، نقش کلیدی در بهینه‌سازی مصرف انرژی، افزایش بهره‌وری و ایمنی فرآیندها دارد.

شرکت آدرین صنعت ابزاردقیق پارس با تخصص در زمینه تجهیزات ابزار دقیق اندازه‌گیری جریان، فرآیندهای صنعتی را بهینه‌سازی کرده و با ارائه فلومترهای مغناطیسی، اولتراسونیک و جرمی، نیازهای متنوع صنایع را برطرف می‌سازد. این شرکت تجهیزات پیشرفته خود را در زمینه‌هایی همچون کنترل جریان گاز در پالایشگاه‌ها، مدیریت آب و فاضلاب و اندازه‌گیری جریان مواد شیمیایی به کار می‌گیرد.
