اندازه گیری سطح سیالات

اندازه گیری سطح سیالات

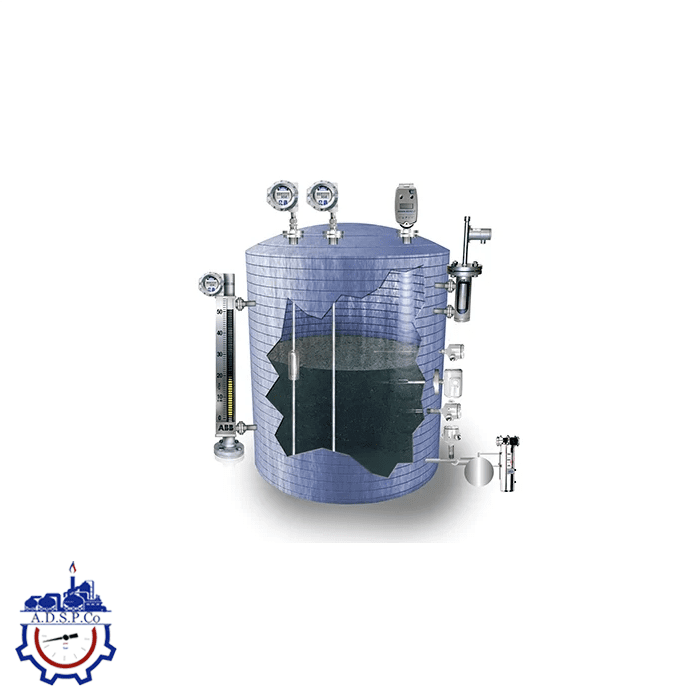

تجهیزات ابزاردقیق مرتبط با اندازه گیری سطح سیالات شامل مجموعه‌ای متنوع از ابزارها و فناوری‌ها است که برای شرایط و نیازهای مختلف طراحی شده‌اند. سطح‌سنج آلتراسونیک و سطح‌سنج راداری از روش‌های غیرتماسی رایج هستند که با استفاده از امواج صوتی یا راداری سطح سیالات را تشخیص می‌دهند. سطح‌سنج گاید رادار با هدایت امواج راداری در یک مسیر مشخص دقت بالایی ارائه می‌دهد. سطح‌سنج دیسپلیسری و سطح‌سنج فلوتری از روش‌های مکانیکی برای اندازه‌گیری سطح استفاده می‌کنند. سطح‌سنج هیدرواستاتیک بر اساس فشار ستون سیال عمل می‌کند، در حالی که سطح‌سنج خازنی از تغییرات ظرفیت الکتریکی برای اندازه‌گیری بهره می‌برد. سطح‌سنج ویبریشنی با تغییر فرکانس ارتعاش به تغییرات سطح پاسخ می‌دهد و سطح‌سنج القایی بر پایه خواص مغناطیسی یا الکتریکی سیالات کار می‌کند. همچنین، سطح‌سنج اختلاف فشار و تجهیزاتی مانند سروو ولو برای اندازه‌گیری دقیق در مخازن تحت فشار یا شرایط خاص مورد استفاده قرار می‌گیرند. این ابزارها بسته به دقت مورد نیاز و شرایط محیطی، در صنایع مختلف از جمله پتروشیمی، نفت و گاز کاربرد گسترده‌ای دارند.

معرفی جامع تجهیزات اندازه‌گیری سطح سیالات در صنایع

اندازه‌گیری دقیق سطح سیالات در صنایع پتروشیمی برای کنترل فرآیندها، ایمنی و کیفیت محصول حیاتی است. با توجه به شرایط چالش‌برانگیز این صنایع، انتخاب روش مناسب اندازه گیری سطح سیالات اهمیت ویژه‌ای دارد. در ادامه، روش‌های متداول اندازه گیری سطح سیالات در صنایع پتروشیمی بررسی می‌شوند.

 1. اندازه‌گیری سطح به روش راداری (Radar Level Measurement)

در این روش، امواج راداری به سطح سیال ارسال و بازتاب آن‌ها دریافت می‌شود. با محاسبه زمان رفت و برگشت امواج، فاصله تا سطح سیال تعیین می‌شود. این روش برای شرایط سخت محیطی، دما و فشار بالا مناسب است و تحت تأثیر گرد و غبار یا بخار قرار نمی‌گیرد. به‌عنوان مثال، در اندازه‌گیری سطح مخازن کروی حاوی گاز مایع (LPG)، از سنسورهای راداری استفاده می‌شود که دقت بالایی را ارائه می‌دهند.

 2. اندازه‌گیری سطح به روش رادیومتری (Radiometric Level Measurement)

این روش از امواج گاما برای اندازه‌گیری سطح سیال استفاده می‌کند. امواج گاما از یک سمت مخزن تابیده شده و در سمت دیگر دریافت می‌شوند. مقدار تضعیف امواج نشان‌دهنده سطح سیال است. این روش غیرتماسی است و برای شرایط سخت و سیالات خورنده مناسب می‌باشد. به‌عنوان مثال، در راکتورهای بستر سیال، از اندازه‌گیری رادیومتری برای تعیین پروفایل سطح و چگالی استفاده می‌شود.

 3. اندازه‌گیری سطح به روش هدایت الکتریکی (Conductive Level Measurement)

این روش بر اساس رسانایی الکتریکی سیال عمل می‌کند. الکترودهایی در سطوح مختلف مخزن قرار می‌گیرند و با تماس سیال، مدار الکتریکی کامل می‌شود و سطح سیال تشخیص داده می‌شود. این روش برای سیالات رسانا مناسب است، اما برای سیالات غیررسانا کاربرد ندارد. در صنایع پتروشیمی، از این روش برای تشخیص سطح در مخازن حاوی آمونیاک بدون آب استفاده می‌شود.

 4. اندازه‌گیری سطح به روش لرزشی (Vibrating Level Measurement)

در این روش، از یک تیغه یا میله لرزشی استفاده می‌شود که با فرکانس خاصی نوسان می‌کند. با رسیدن سطح سیال به این تیغه، فرکانس نوسان تغییر کرده و سطح تشخیص داده می‌شود. این روش برای مایعات و جامدات مناسب است و تحت تأثیر چسبندگی یا رسوب قرار نمی‌گیرد. به‌عنوان مثال، در اندازه‌گیری سطح درام‌های بخار، از این روش برای تشخیص سطح استفاده می‌شود.

 5. اندازه‌گیری سطح به روش اختلاف فشار (Differential Pressure Level Measurement)

در این روش، از ترانسمیترهای فشار برای اندازه‌گیری اختلاف فشار بین دو نقطه در مخزن استفاده می‌شود. این اختلاف فشار با ارتفاع سیال متناسب است و می‌توان سطح سیال را محاسبه کرد. این روش برای مخازن تحت فشار مناسب است، اما تغییرات چگالی سیال می‌تواند بر دقت اندازه‌گیری تأثیر بگذارد. در صنایع پتروشیمی، از این روش برای اندازه‌گیری سطح در برج‌های تقطیر استفاده می‌شود.

 6. اندازه‌گیری سطح به روش خازنی (Capacitive Level Measurement)

در این روش، از تغییر ظرفیت خازنی بین پروب و دیواره مخزن برای تعیین سطح سیال استفاده می‌شود. با تغییر سطح سیال، ظرفیت خازنی تغییر می‌کند و می‌توان سطح را اندازه‌گیری کرد. این روش برای مایعات با ثابت دی‌الکتریک بالا مناسب است، اما برای سیالات چسبناک یا دارای رسوب ممکن است مشکلاتی ایجاد شود. در صنایع پتروشیمی، از این روش برای اندازه‌گیری سطح در مخازن حاوی اسید استفاده می‌شود.

 7. اندازه‌گیری سطح به روش التراسونیک (Ultrasonic Level Measurement)

در این روش، امواج صوتی با فرکانس بالا به سطح سیال ارسال می‌شوند و بازتاب آن‌ها دریافت می‌شود. با محاسبه زمان رفت و برگشت امواج، فاصله تا سطح سیال و در نتیجه سطح آن تعیین می‌شود. این روش غیرتماسی است و برای مایعات و جامدات مناسب می‌باشد. با این حال، عواملی مانند کف، بخار و دما می‌توانند بر دقت آن تأثیر بگذارند. در صنایع پتروشیمی، از این روش برای اندازه‌گیری سطح در مخازن ذخیره‌سازی استفاده می‌شود.

 8. اندازه‌گیری سطح به روش شناوری (Float Level Measurement)

در این روش، از یک شناور که بر روی سطح سیال قرار می‌گیرد، استفاده می‌شود. با تغییر سطح سیال، شناور حرکت کرده و از طریق مکانیزم‌های مختلف، سطح را نشان می‌دهد. این روش ساده و کم‌هزینه است، اما برای سیالات چسبناک یا دارای ذرات معلق مناسب نیست. در صنایع پتروشیمی، از این روش برای اندازه‌گیری سطح در مخازن آب استفاده می‌شود.

 9. اندازه‌گیری سطح به روش دیسپلیسر (Displacer Level Measurement)

در این روش، از یک جسم غوطه‌ور (دیسپلیسر) استفاده می‌شود که با تغییر سطح سیال، نیروی بویانسی بر آن تغییر می‌کند.

اندازه گیری سطح سیالات در صنایع پتروشیمی

اندازه گیری سطح سیالات در صنایع پتروشیمی یک فرآیند حیاتی است که برای مدیریت صحیح مخازن، ایمنی و بهره‌وری کلی اهمیت بسیاری دارد. در ادامه به کاربردها، موارد استفاده، تجهیزات مرتبط، و زیرشاخه‌های آن پرداخته می‌شود.



کاربردهای اندازه گیری سطح سیالات در صنایع پتروشیمی

1. کنترل فرآیندها:
– برای کنترل دقیق جریان سیالات و مواد اولیه در فرآیندهای شیمیایی.
– جلوگیری از سرریز یا کمبود سیالات در مخازن.

2. ایمنی صنعتی:
– جلوگیری از سرریز مخازن که ممکن است منجر به آتش‌سوزی یا انفجار شود.
– شناسایی نشت یا کاهش غیرطبیعی حجم سیال در مخازن ذخیره.

3. مدیریت ذخایر:
– پایش سطح مواد خام یا محصولات نهایی.
– کمک به مدیریت زنجیره تامین و جلوگیری از هدررفت مواد.

4. کاهش هزینه‌ها:
– کاهش هدررفت مواد با نظارت دقیق.
– کاهش هزینه‌های تعمیر و نگهداری با شناسایی سریع مشکلات.



تجهیزات مرتبط با اندازه‌گیری سطح سیالات

1. سنسورهای اندازه‌گیری سطح:
– راداری (Radar Sensors): برای شرایط سخت محیطی.
– التراسونیک (Ultrasonic Sensors): برای کاربردهای عمومی و غیرتماسی.
– خازنی (Capacitive Sensors): برای سیالات با خواص دی‌الکتریک خاص.

2. ترانسمیترهای سطح:
– دیفرانسیل فشار (Differential Pressure Transmitters): برای اندازه‌گیری سطح با محاسبه فشار.
– رادیومتری (Radiometric Transmitters): برای مواد خطرناک یا سیالات خورنده.

3. سوئیچ‌های سطح:
– لرزشی (Vibrating Level Switches): برای تشخیص پر یا خالی بودن مخزن.
– شناوری (Float Switches): برای کاربردهای ساده و اقتصادی.

4. کنترلرهای سطح:
– دستگاه‌های اتوماتیکی که سطح سیالات را کنترل و تنظیم می‌کنند.

5. پروب‌های اندازه‌گیری سطح:
– هدایت الکتریکی (Conductive Probes): برای مایعات رسانا.
– دیسپلیسر (Displacer Probes): برای کاربردهای خاص با نیروی بویانسی.



ابزارهای اندازه‌گیری سطح سیالات

اندازه‌گیری سطح سیالات در صنایع مختلف از جمله پتروشیمی، نفت و گاز، و شیمیایی از اهمیت بالایی برخوردار است. این ابزارها بر اساس فناوری‌های مختلف طراحی شده‌اند و هر کدام ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند. ابزارهای اصلی عبارتند از:

1. سطح‌سنج آلتراسونیک (Ultrasonic Level Meter):
– از امواج صوتی برای اندازه‌گیری سطح سیال به صورت غیرتماسی استفاده می‌کند.
– مناسب برای مایعات و جامدات، اما ممکن است تحت تأثیر کف یا بخار قرار گیرد.

2. سطح‌سنج راداری (Radar Level Meter):
– از امواج رادیویی برای اندازه‌گیری سطح استفاده می‌کند.
– برای شرایط سخت محیطی مانند دما و فشار بالا ایده‌آل است.

3. سطح‌سنج گاید رادار (Guided Radar Level Meter):
– امواج راداری را از طریق یک پروب هدایت می‌کند و برای سیالات چسبناک یا جامدات مناسب است.

4. سطح‌سنج دیسپلیسری (Displacer Level Meter):
– از تغییرات نیروی بویانسی در یک جسم شناور استفاده می‌کند و برای مخازن عمودی مناسب است.

5. سطح‌سنج فلوتری (Float Level Meter):
– از یک شناور برای اندازه‌گیری سطح سیال استفاده می‌کند.
– روشی ساده و اقتصادی است.

6. سطح‌سنج هیدرواستاتیک (Hydrostatic Level Meter):
– بر اساس فشار سیال در عمق مشخص، سطح را تعیین می‌کند.
– برای مخازن باز یا بسته مناسب است.

7. سطح‌سنج خازنی (Capacitive Level Meter):
– از تغییرات ظرفیت خازنی بین پروب و دیواره مخزن برای اندازه‌گیری استفاده می‌کند.
– برای سیالات با خواص دی‌الکتریک خاص مناسب است.

8. سطح‌سنج ویبریشنی (Vibrating Level Meter):
– با تغییر فرکانس ارتعاش در تماس با سیال، سطح آن را تشخیص می‌دهد.
– برای مواد جامد و مایعات کاربرد دارد.

9. سطح‌سنج القایی (Inductive Level Meter):
– بر اساس خواص القایی سیالات کار می‌کند و برای مایعات رسانا مناسب است.

10. سطح‌سنج اختلاف فشار (Differential Pressure Level Meter):
– با اندازه‌گیری اختلاف فشار بین دو نقطه، ارتفاع سیال را تعیین می‌کند.
– مناسب برای مخازن تحت فشار.

11. سروو ولو (Servo Level Meter):
– از سیستم‌های مکانیکی یا الکترومکانیکی برای اندازه‌گیری دقیق سطح در مخازن پیچیده استفاده می‌کند.

این ابزارها با توجه به نوع سیال، دما، فشار و محیط کاری انتخاب می‌شوند و در مدیریت فرآیندها، ایمنی، و بهره‌وری نقش کلیدی دارند.
